نقشهبرداری تخصصی هندریلهای شیشهای پله
اولین و دقیقترین گام برای سفارش شیشههای خمدار، قوسدار و مستقیم
اگر به دنبال نصب یک هندریل شیشهای مدرن روی پلههای خود هستید، اولین و مهمترین مرحله، برداشت دقیق و ترسیم هندسی مسیر است. یک نقشهٔ اصولی، تضمینکنندهٔ هماهنگی کامل بین شیشه، پایهها و فضای پله است و از هزینههای اصلاحی در کارگاه جلوگیری میکند.
ما در این خدمات، با استفاده از ابزارهای دقیق نقشهبرداری (توتال استیشن، تراز لیزری و شاغولهای دیجیتال)، تمامی نقاط اتصال، زوایا، شعاع قوسها و ارتفاع نرده را با دقت میلیمتری برداشت کرده و به صورت نقشههای سهبعدی و دوبعدی در اختیار شما و کارگاههای شیشهبری قرار میدهیم.
خدمات ما در این حوزه شامل موارد زیر است:
• برداشت فیکس پوینتها (نقاط اتصال پایهها) روی پلهها و کف، با مختصات دقیق X، Y، Z
• تعیین شعاع انحنای شیشههای قوسدار در پلههای مارپیچ یا گرد
• ترسیم پلان، نما و برش از مسیر هندریل به همراه زوایای خم
• محاسبه طول دقیق هر قطعه شیشه به همراه تعداد پایهها و اتصالات
• ارائه نقشهٔ تکتک قطعات با ابعاد و شمارهگذاری جهت سفارش به کارگاه
• خروجی فایلهای قابل ویرایش (DWG، DXF) برای کارگاههای شیشه و فولاد
• گزارش تصویری از برداشت میدانی برای اطمینان کارفرما
چرا نقشهبرداری قبل از سفارش شیشه ضروری است؟
• کاهش خطا: شیشه پس از برش، قابلیت اصلاح ندارد. یک نقشهٔ دقیق از هرگونه خطای جبرانناپذیر جلوگیری میکند.
• صرفهجویی در زمان و هزینه: کارگاه دقیقاً میداند چه قطعههایی را با چه ابعادی تولید کند.
• نصب سریعتر و بینقص: پایهها در محلهای مشخص شده نصب میشوند و شیشه بدون فشار یا برش مجدد قرار میگیرد.
• هماهنگی کامل با نما و معماری: مخصوصاً در پروژههای لوکس که شیشه نقش اصلی را دارد.
مراحل انجام کار از ابتدا تا تحویل نقشه
۱. بازدید میدانی و عکسبرداری از مسیر پله و فضای نصب
۲. برداشت نقاط کنترل با توتال استیشن و تراز لیزری
۳. ترسیم هندسی مسیر با نرمافزارهای تخصصی (اتوکد، رویت)
۴. استخراج ابعاد و زوایای مورد نیاز برای هر قطعه
۵. تهیه نقشههای اجرایی به همراه جدول قطعات و شمارهگذاری
۶. ارسال فایلهای نهایی برای کارفرما و کارگاه

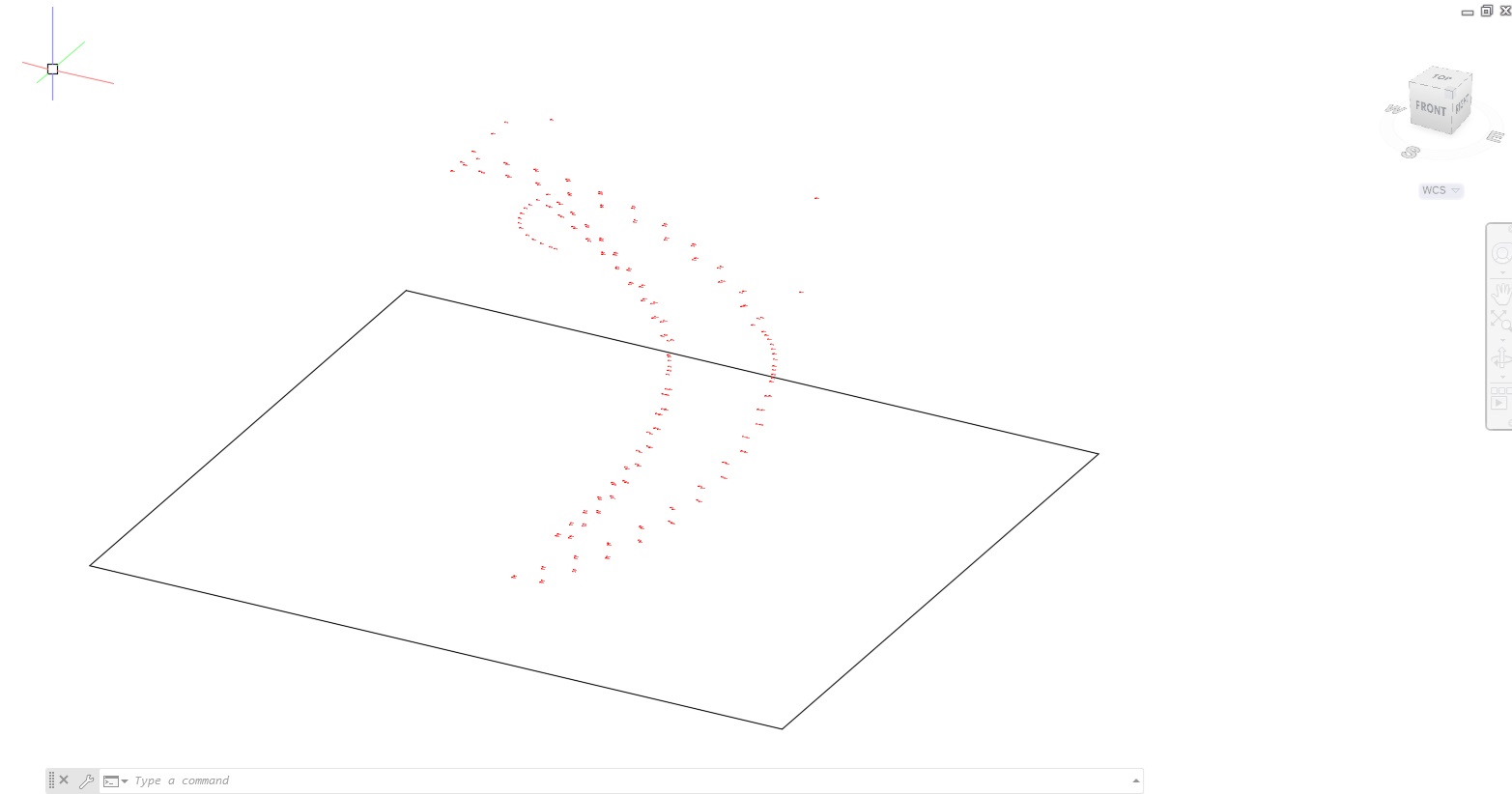

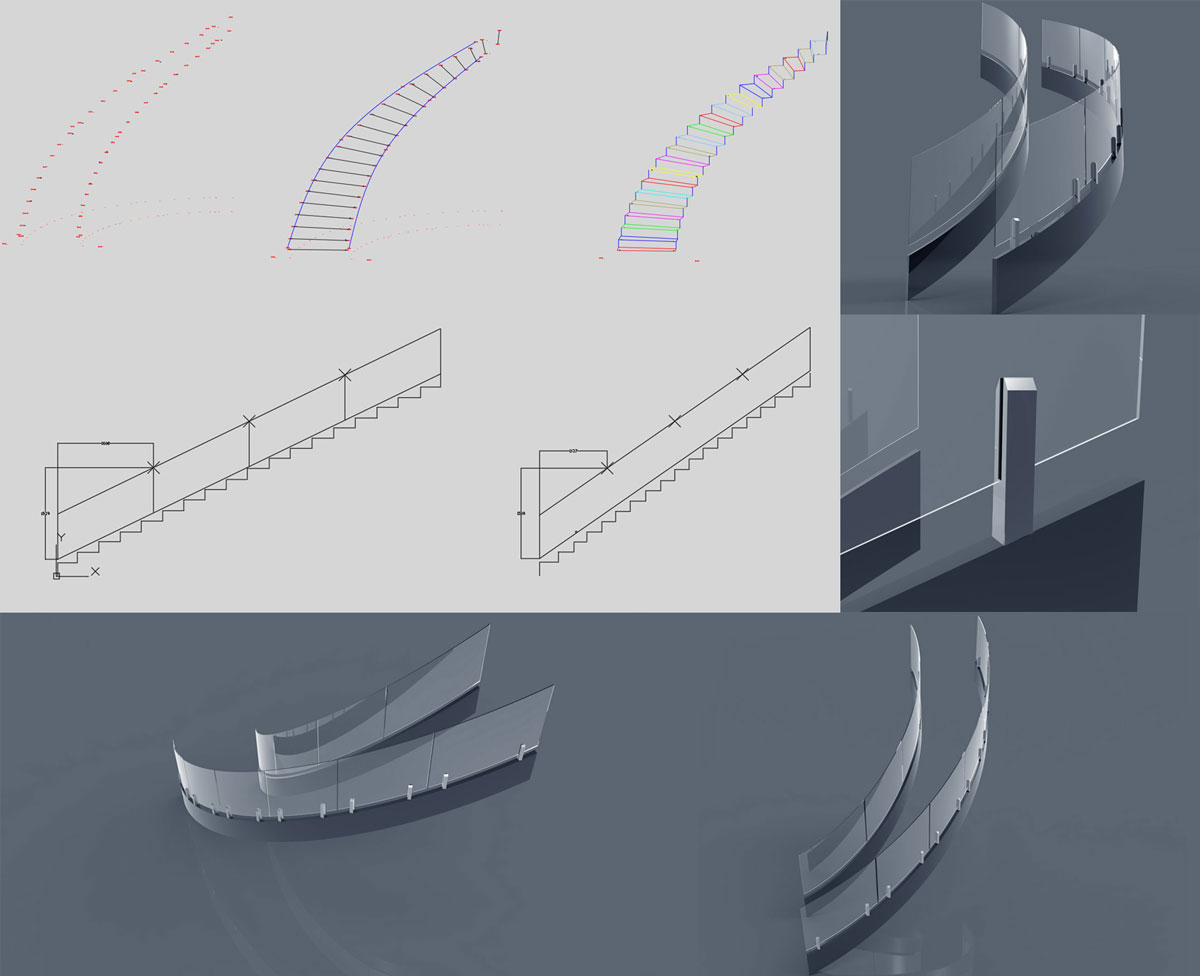

نقشهبرداری هندریل شیشهای با توتال استیشن روی پله مارپیچ تصویر تکنسین در حال برداشت فیکس پوینتها با دستگاه توتال استیشن روی پلهترسیمات هندسی مسیر هندریل شیشهای در اتوکد تصویری از صفحه مانیتور با نقشهٔ مسیر پله و خطوط هندریل مشخص شده

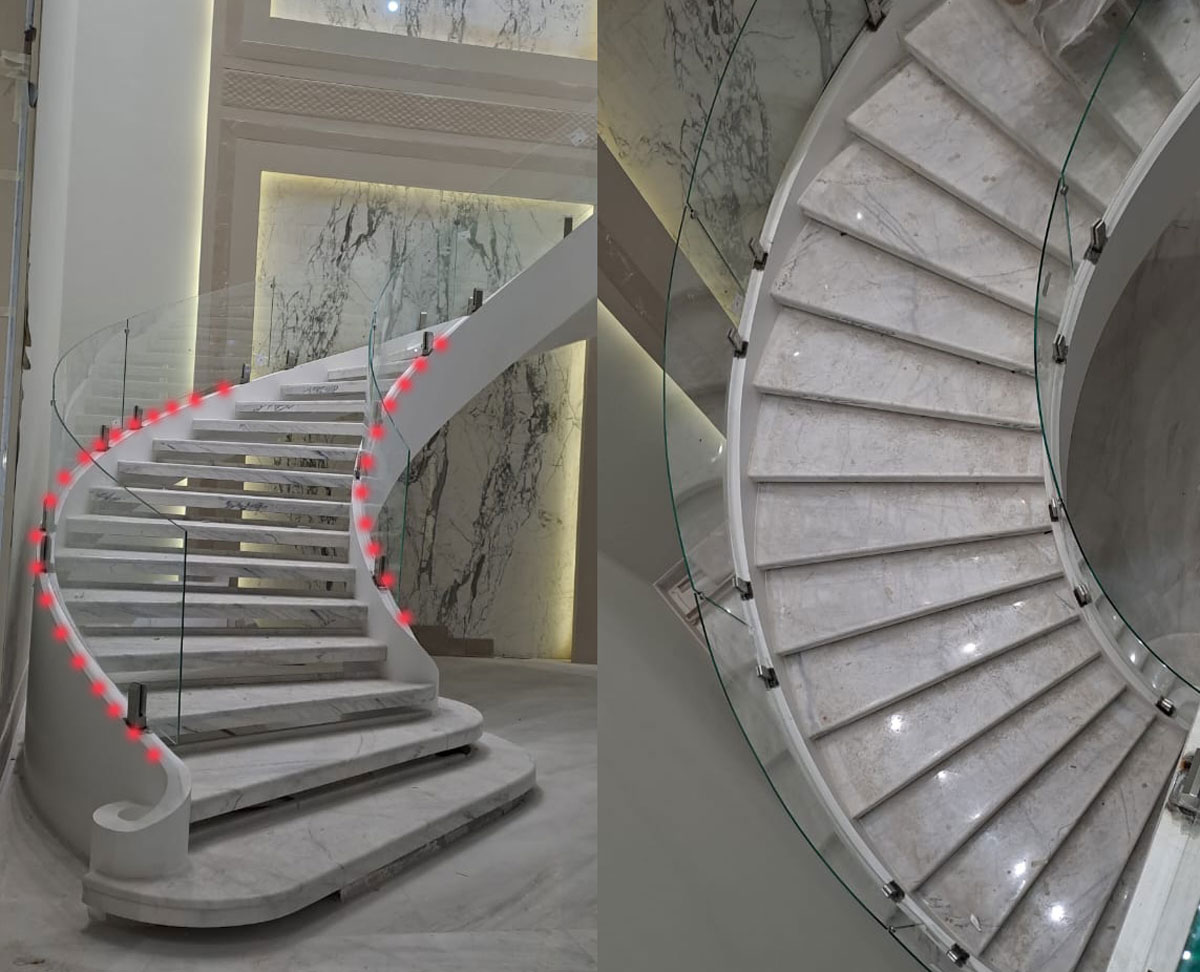

شیشه قوسدار با نمایش شعاع انحنا و ابعاد تصویر مقایسهای شیشه تخت و خمدار با خطوط اندازهگذاری
نمونه نقشهٔ تکقطعه برای سفارش کارگاه شیشه یک نمونه نقشه با ابعاد، زاویه و شماره قطعه

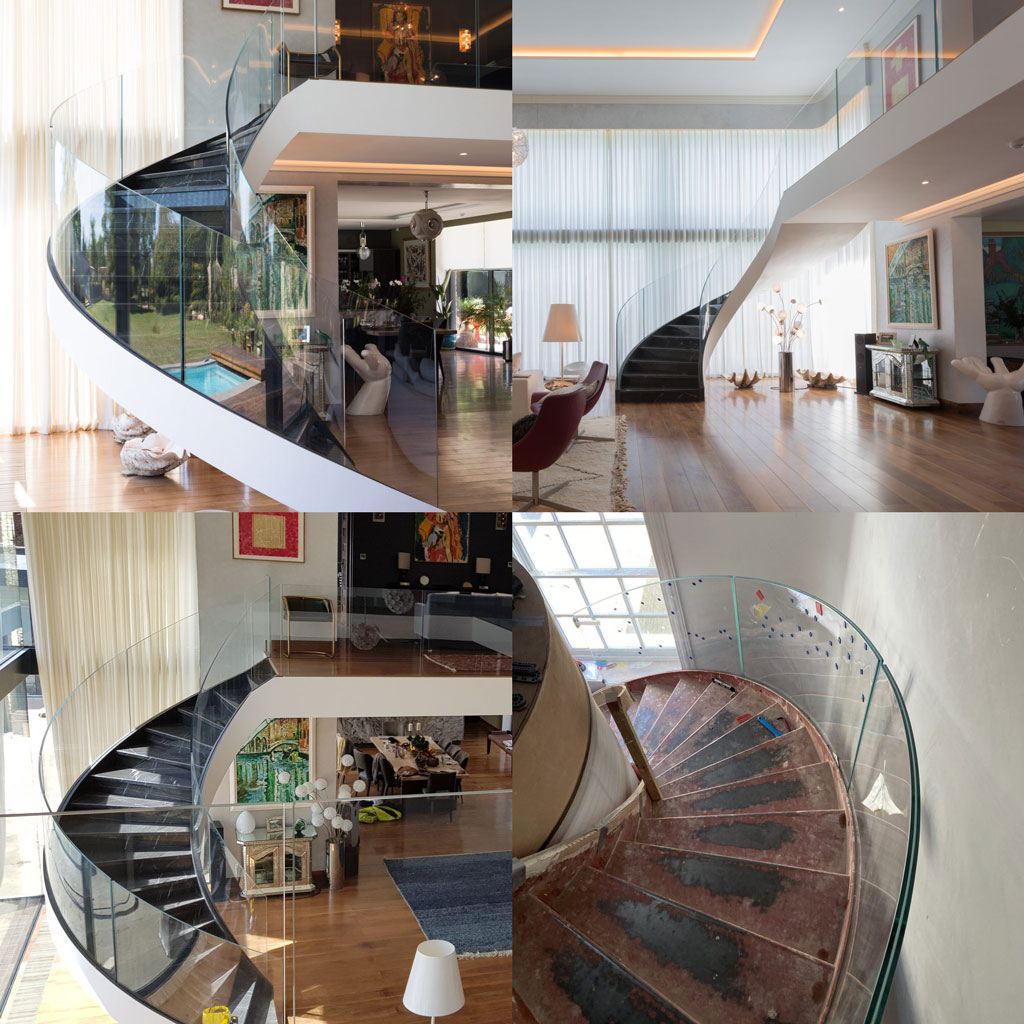

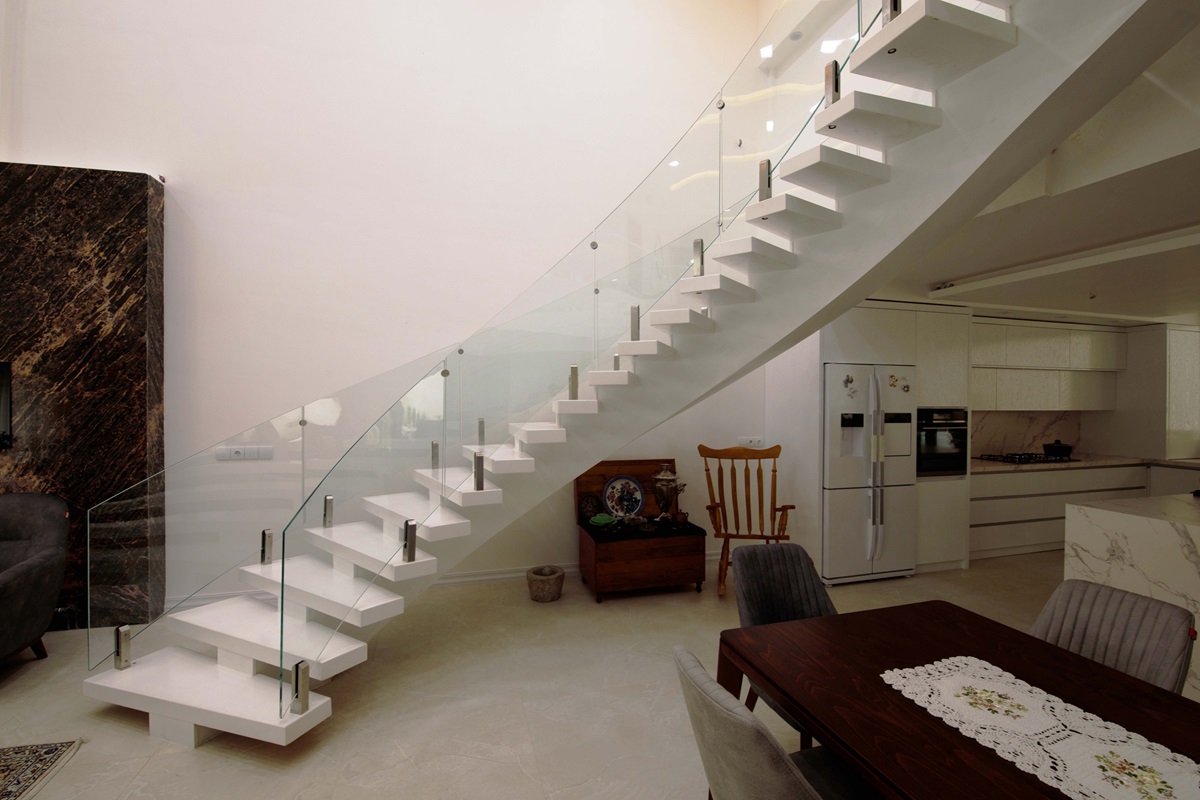

نصب نهایی هندریل شیشهای روی پله تصویر زیبا از یک پروژهٔ انجام شده با شیشه سکوریت و پایههای استیل
اینفوگرافیک شش مرحلهای برداشت تا تحویل مراحل ۱ تا ۶ به صورت گرافیکی کنار هم
برای سفارش یا مشاوره، با ما تماس بگیرید
همین حالا میتوانید با ارسال تصویر یا نقشهٔ اولیه پلههای خود، از مشاوره رایگان ما بهرهمند شوید. تیم ما در سریعترین زمان ممکن، بازدید میدانی را انجام داده و نقشهٔ نهایی را برای ارسال به کارگاه آماده میکند.
